Частота-11П
Основные данные
| Напряжение питания, В | 380 |
| Вид сварочного тока | постоянный |
| Амплитуда сварочного тока (регулируемая), А | 300 - 7500 |
| Длительность сварочного импульса, регулируемая, мс | 1 - 20 |
| Длительность фронта импульса тока, регулируемая, мс | 1 - 5 |
| Максимальная производительность, сварок/с | 2 |
| Давление воздуха в пневмосистеме головки, МПа | 0,4 |
| Ход электрода, мм | 20 |
| Максимальная толщина свариваемой детали, мм | 0,5 |
| Усилие сжатия электродов, Н | 10 - 100 |
| Вылет электрода, мм | 190 |
| Максимальное расстояние между электродами, мм | 8 |
| Габаритные размеры, мм | 1100х700х1345 |
| Масса, кг | 85 |
Описание
Установка “Частота-11П” предназначена для прецизионной контактной точечной сварки деталей, имеющих сечение различных конфигураций и толщиной (толщина тонкой детали от нескольких микрон до 0,5 мм) из цветных металлов и сталей.
Это установка для односторонней контактной сварки параллельными электродами. Частота 11П оснащена пневматическим приводом.
Перед началом работы на источнике питания Импульс-3 устанавливаются соответ-ствующие параметры режима сварки. Затем на сварочной головке уста¬навливается необходимое усилие сжатия электродов.
Свариваемое изделие располагают на нижнем электроде и нажимают педаль установки. При этом верхний электрод, перемещаясь вниз, сжимает сваривае¬мые детали. При до-стижении заданного давления на электродах, от сварочной головки в источник питания поступает сигнал запуска. Источник питания вырабатывает импульс сварочного тока за-данной длительности и амплитуды, которые поступают на электроды сварочной головки.
Источник тока контактной сварки инверторного типа «ИМПУЛЬС-3» - предназначен для контактной точечной сварки деталей малых толщин (до 1,2мм).
Поставляется с блоком выпрямительным ТТ323 (с воздушным или жидкостным охлаждением)
Источник может быть использован для работы в составе точечных или шовных установок кон-тактной сварки, а также с ручным инструментом.
Область применения источника – соединение прецизионных узлов и деталей в приборостроении и электронной технике методом контактной сварки.
Максимальная толщина свариваемых материалов:
Источник имеет внутренний контроль качества сварки по напряжению. При сварке напряжение на электродах не должно превышать установленный уровень. Ограничение напряжения необходимо для исключения выплесков при плохом контакте между деталями (например, неочищенная поверхность деталей, износ сварочных электродов или недостаточное усилие сжатия). Параметр уровня ограничения сварочного напряжения устанавливается на 1– 2 В выше уровня сварочного напряжения, измеренного при нормальных условиях сварки.
На средстве контроля при каждом сварочном импульсе отображается измеренное на электродах напряжение. При превышении установленного уровня, начинает светиться индикатор превышения уровня напряжения, источник блокируется, высвечивается надпись «Err» и «Uout», подается звуковой сигнал ошибки.

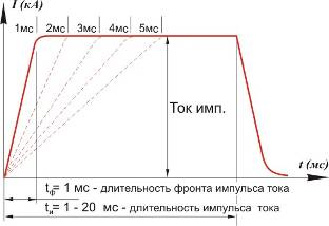

Импульс-3 имеет возможность регулировки наклона фронта импульса.
Регулирование наклона фронта импульса необходимо для того, чтобы убрать возможные выплески металла из сварочной зоны. При сварке деталей из токопроводящих металлов и сплавов (медных, серебряных и т.д.) применяется более крутой фронт импульса, а при сварке малоуглеродистых и нержавеющих сталей применяется более пологий фронт импульса – с целью устранения выплесков из контактной зоны и более эффективного управления тепловложения в зону образования сварочного ядра.
Это установка для односторонней контактной сварки параллельными электродами. Частота 11П оснащена пневматическим приводом.
- Обеспечивает сварку широкого диапазона разнородных материалов, в том числе труд-носвариваемых.
- Поддерживает высокое качество и стабильность процесса сварки при колебаниях напряжения питающей сети.
- Применяется в серийном и индивидуальном производстве в электронной, электровакуумной, приборостроительной, электротехнической и ювелирной промышленности.
- Комплектуется источником «Импульс -3».
- При определении возможности сварки значение имеет только толщина «тонкой» дета-ли (до 1,2мм). «Толстая» деталь может быть любой толщины.
Перед началом работы на источнике питания Импульс-3 устанавливаются соответ-ствующие параметры режима сварки. Затем на сварочной головке уста¬навливается необходимое усилие сжатия электродов.
Свариваемое изделие располагают на нижнем электроде и нажимают педаль установки. При этом верхний электрод, перемещаясь вниз, сжимает сваривае¬мые детали. При до-стижении заданного давления на электродах, от сварочной головки в источник питания поступает сигнал запуска. Источник питания вырабатывает импульс сварочного тока за-данной длительности и амплитуды, которые поступают на электроды сварочной головки.
Источник тока контактной сварки инверторного типа «ИМПУЛЬС-3» - предназначен для контактной точечной сварки деталей малых толщин (до 1,2мм).
Поставляется с блоком выпрямительным ТТ323 (с воздушным или жидкостным охлаждением)
Источник может быть использован для работы в составе точечных или шовных установок кон-тактной сварки, а также с ручным инструментом.
Область применения источника – соединение прецизионных узлов и деталей в приборостроении и электронной технике методом контактной сварки.
Максимальная толщина свариваемых материалов:
- малоуглеродистая сталь – до 1,0 мм;
- нержавеющая сталь – до 1,2 мм;
- латунь, бронза – до 0,4 мм;
Технические характеристики источника
| Напряжение питания, В | 380 |
| Вид сварочного тока | постоянный |
| Амплитуда сварочного тока (регулируемая), А | 200 - 7500 |
| Длительность сварочного импульса, регулируемая, мс | 1 - 20 |
| Длительность фронта импульса тока, регулируемая, мс (дискретность 1 мс) | 0 - 10 |
| Максимальная производительность, сварок/с | 10 |
| Точность поддержания установленного значения сварочного тока при колебаниях напряжения сети плюс 10%, минус 15% | ±2% |
| Количество записываемых в память режимов | 10 |
| Габаритные размеры источника, мм | 545х232х425 |
| Габаритные размеры блока выпрямительного, мм | 345х246х258 |
| Масса источника, кг | 22 |
| Масса блока выпрямительного, кг | 13 |
| Максимальная потребляемая мощность в режиме шовной сварки, кВт | 5 |
Панель управления источника “Импульс-3”
Источник имеет внутренний контроль качества сварки по напряжению. При сварке напряжение на электродах не должно превышать установленный уровень. Ограничение напряжения необходимо для исключения выплесков при плохом контакте между деталями (например, неочищенная поверхность деталей, износ сварочных электродов или недостаточное усилие сжатия). Параметр уровня ограничения сварочного напряжения устанавливается на 1– 2 В выше уровня сварочного напряжения, измеренного при нормальных условиях сварки.
На средстве контроля при каждом сварочном импульсе отображается измеренное на электродах напряжение. При превышении установленного уровня, начинает светиться индикатор превышения уровня напряжения, источник блокируется, высвечивается надпись «Err» и «Uout», подается звуковой сигнал ошибки.
Импульс-3 имеет возможность регулировки наклона фронта импульса.
